Il
mio primo modello CombatRC formula
"Profile400" Tutti i dettagli della formula profile400 sul sito di Peppe Panzieri 46 Squadron |
|||||||||||||||||||||||||||||||||||||||||||||||||
  |

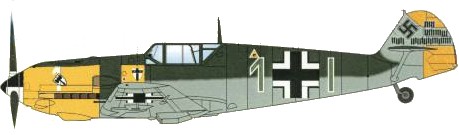

Il modello prescelto
è il Messerschmitt BF109E.
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Il progetto |
|||||||||||||||||||||||||||||||||||||||||||||||||
| Il
sito http://digilander.libero.it/RcAircombat/ Il progetto formato DXF http://digilander.libero.it/RcAircombat/old/risorse/bf-109.zip L'articolo sul num. 55 di Modellismo http://www.edimodel.com/pdf-art/Bf109.pdf |
E'
stato usato il progetto del
BF109E presente sul sito ACES Italia e le indicazioni sul n.55 di
Modellismo |
||||||||||||||||||||||||||||||||||||||||||||||||
|
E' stata scelta la scala
1/12 standard.
A lato una stima dei pesi.
Misure
A.A: 83cmSup. Alare: 13dmq circa Carico alare: 35g/dmq Peso: 450-480gr. |
||||||||||||||||||||||||||||||||||||||||||||||||
 |

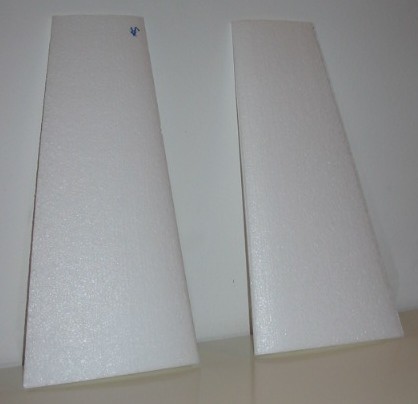

Ali
Polistirolo
da
20kg/mcuboProfilo: Ritz 1-30-11 Corda:200mm Estremità: 113mm (sverg -2.5°) Peso (nude) 16+16gr. |
||||||||||||||||||||||||||||||||||||||||||||||||

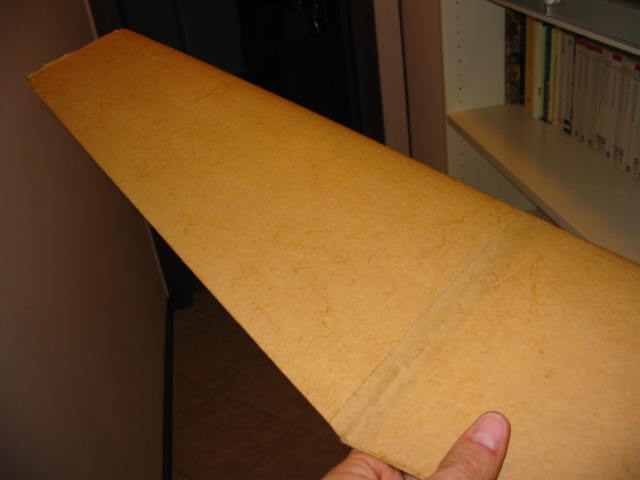

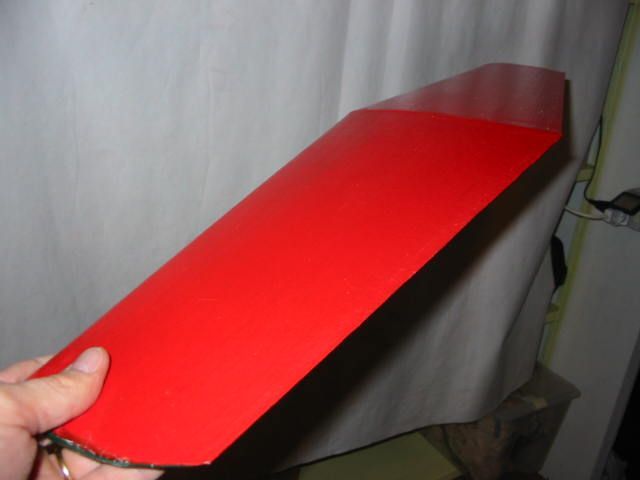

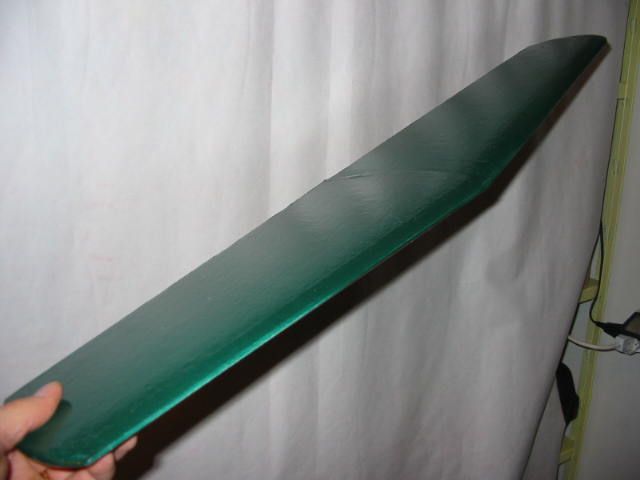

    Sopra e sotto grezza   Sopra e sotto verniciata |

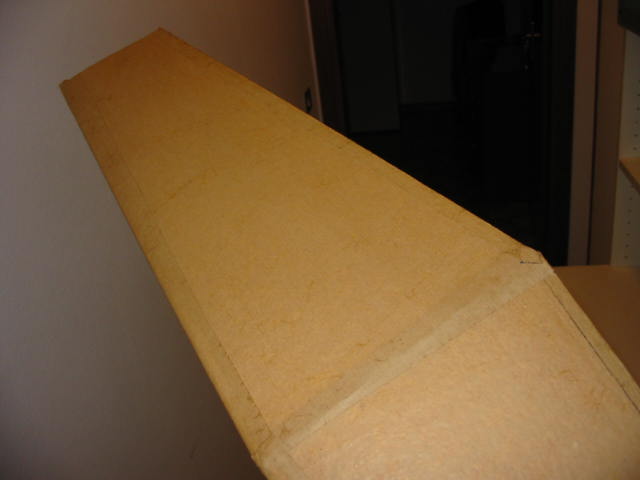

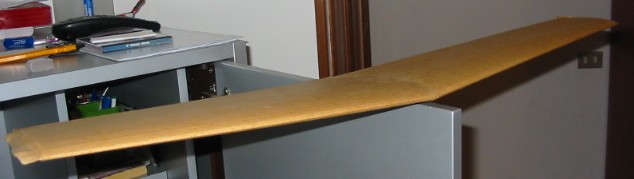

Ali ricoperte con
carta
da
pacchi come spiegato sul sito del Baronerosso Peso dell'ala ricoperta 55grammi. Peso finale dell'ala con fondo e vernice 68grammi |
||||||||||||||||||||||||||||||||||||||||||||||||

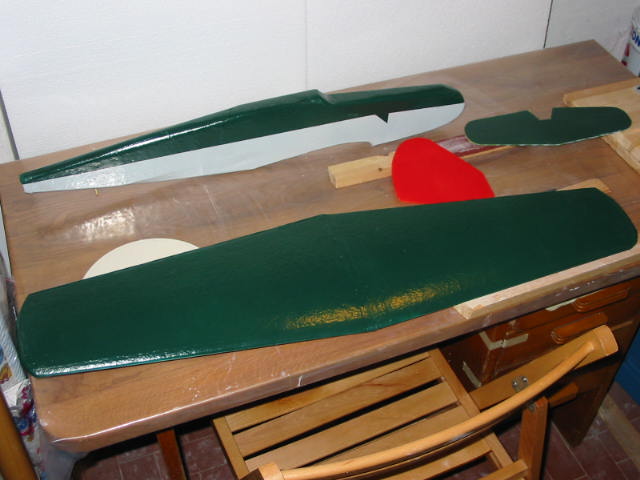

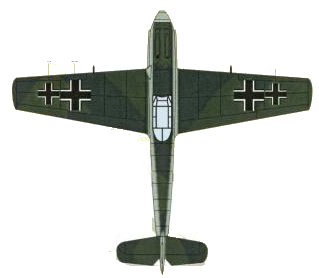

    La decorazione deve essere ancora completata e non corrisponde ad una livrea ufficiale. |

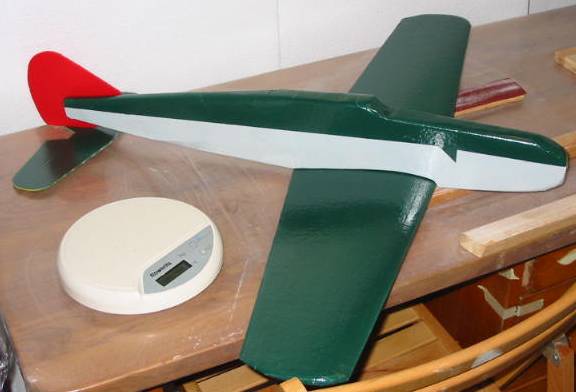

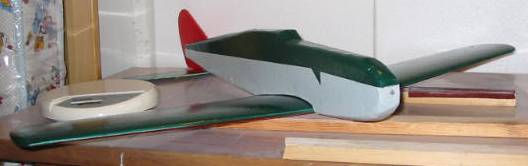

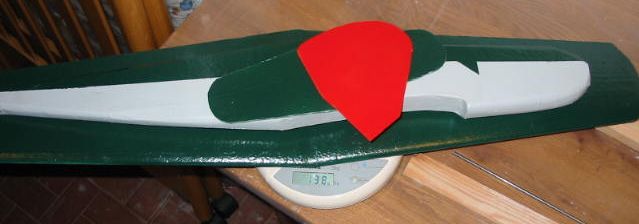

Fusoliera
A
tavoletta secondo le
specifiche del profile400
Ricavata
da una lastra di
polistirolo da 3cm di spessore. Ricoperta in carta, con una mano di
fondo e vernice
Peso finale: 56grammi
Piani di coda in coroplast (o polionda) da 3mm: 14gr Tot: 70grammi |
||||||||||||||||||||||||||||||||||||||||||||||||
 |
